کاربرد شیر یک طرفه (Check Valve) به عنوان یکی از تجهیزات کنترلی جریان در سیستمهای لولهکشی و صنعتی مطرح است. نقش شیر یک طرفه در صنعت جلوگیری از برگشت جریان سیال به سمت منبع و تجهیزات حساس است. کاربرد انواع شیرهای یک طرفه به واسطه مکانیزم ساده در طراحی بسیار وسیع است. هنگامی که جریان سیال در جهت صحیح حرکت میکند، دیسک داخلی شیر باز میشود و سیال عبور میکند؛ اما اگر جریان بخواهد معکوس شود، دیسک بسته میشود و از برگشت جریان جلوگیری میکند. عملکرد و کاربرد شیر یک طرفه خودکار و بدون نیاز به دخالت اپراتور، شیر یک طرفه را به عنوان یکی از انواع شیر پلیمری توپی را به ابزاری کارآمد و کمهزینه تبدیل کرده است.
آشنایی با کاربردهای شیر یک طرفه
همانطور که پیشتر اشاره شد، شیر یک طرفه یکی از مهمترین اجزای سیستمهای لولهکشی و انتقال سیالات است که وظیفه اصلی آن جلوگیری از بازگشت جریان سیال در مسیر مخالف است. این ویژگی باعث میشود که نقش شیر یک طرفه در صنایع مختلف حیاتی باشد و به طور گسترده مورد استفاده قرار گیرد. از جمله کاربرد انواع شیرهای یک طرفه به عنوان شیر مهره دار میتوان به موارد زیر اشاره کرد:
- سیستمهای پمپاژ آب و مایعات: در سیستمهای پمپاژ، شیر یک طرفه از بازگشت سیال به پمپ جلوگیری میکند. این عملکرد از خرابی و استهلاک پمپ جلوگیری میکند و عمر مفید آن را افزایش میدهد.
- خطوط انتقال گاز و مایعات: در صنایع نفت و گاز، این شیرها برای جلوگیری از بازگشت گاز یا مایعات استفاده میشوند. این امر باعث کاهش خطرات ناشی از بازگشت جریان در خطوط انتقال میشود.
- سیستمهای آبرسانی و فاضلاب: در شبکههای آبرسانی شهری و روستایی، این شیرها برای جلوگیری از آلودگی برگشتی در لولهها به کار میروند. همچنین، در خطوط فاضلاب از بازگشت فاضلاب به سیستم اصلی جلوگیری میکنند.
- تجهیزات صنعتی و پتروشیمی: در صنایع پتروشیمی، شیرهای یکطرفه برای حفاظت از تجهیزات حساس در برابر جریانهای ناخواسته یا فشار معکوس به کار میروند.
- سیستمهای گرمایشی و سرمایشی: در سیستمهای HVAC (گرمایش، تهویه و تهویه مطبوع)، این شیرها جریان سیالات را در یک جهت حفظ میکنند و عملکرد بهینه سیستم را تضمین مینمایند.
- صنایع دارویی و غذایی: در صنایع حساس مانند داروسازی و تولید مواد غذایی، این شیرها برای جلوگیری از آلودگی جریان سیالات و حفظ بهداشت محیط مورد استفاده قرار میگیرند.
شیر یکطرفه به عنوان یکی از اجزای کلیدی در سیستمهای انتقال سیالات، نقش مهمی در کنترل جریان ایفا میکند. مزیت کلیدی شیرهای یکطرفه این است که به صورت خودکار عمل میکنند و به نظارت و کنترل دستی نیاز ندارند. عملکرد و کاربرد شیر یک طرفه آن را به یک ابزار کارآمد و مقرونبهصرفه برای بسیاری از کاربردهای صنعتی و غیرصنعتی تبدیل کرده است.

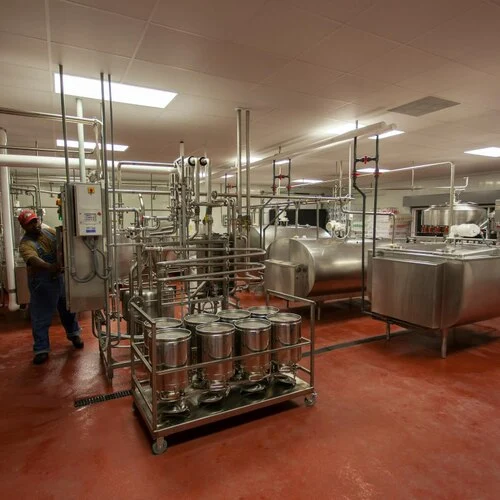

نقش شیر یک طرفه در صنعت
نقش شیر یک طرفه در صنعتهای مختلف از جمله نقشهای حیاتی و پراستفاده به شمار میرود. عملکرد و کاربرد شیر یک طرفه منحصربهفرد است و به همین دلیل در بسیاری از فرآیندها و سیستمهای صنعتی به کار گرفته میشود. معرفی انواع شیر یک طرفه نشان داده است که از جمله نقشهای کلیدی این شیرها در صنایع مختلف میتوان به موارد زیر اشاره کرد:
- جلوگیری از بازگشت جریان: مهمترین وظیفه شیر یکطرفه جلوگیری از بازگشت سیال در خطوط انتقال است. این ویژگی به ویژه در سیستمهایی که بازگشت جریان میتواند باعث آسیب به تجهیزات یا اختلال در فرآیند شود، بسیار حیاتی است.
- محافظت از تجهیزات حساس: در صنایع مختلف، مانند پمپها، کمپرسورها و بویلرها، شیر یکطرفه برای محافظت از تجهیزات گرانقیمت در برابر فشار معکوس و جریان برگشتی مورد استفاده قرار میگیرد. این امر عمر مفید تجهیزات را افزایش و هزینههای تعمیر و نگهداری را کاهش میدهد.
- افزایش ایمنی سیستمها: استفاده از شیرهای یکطرفه در خطوط انتقال گاز یا مواد شیمیایی خطرناک، از نشت یا بازگشت مواد و خطرات احتمالی جلوگیری میکند. این نقش در صنایع شیمیایی و پتروشیمی بسیار حائز اهمیت است.
- حفظ بازدهی فرآیندها: در سیستمهای آبرسانی و شبکههای انتقال سیالات، شیر یکطرفه با کنترل جریان و جلوگیری از تداخل مسیرهای مختلف، بازدهی و کارایی سیستم را بهبود میبخشد.
- کاهش مصرف انرژی: جلوگیری از بازگشت جریان و نیاز به پمپاژ مجدد سیال، منجر به کاهش مصرف انرژی در سیستمهای پمپاژ میشود. این ویژگی برای صنایع بزرگ با مصرف انرژی بالا بسیار ارزشمند است.
- کاربرد در فرآیندهای اتوماتیک: در سیستمهای خودکار که نیاز به کنترل جریان بدون دخالت اپراتور دارند، شیر یکطرفه نقش کلیدی ایفا میکند. عملکرد و کاربرد شیر یک طرفه در خطوط تولید، سیستمهای خنککننده و گرمایش صنعتی بسیار رایج است.
- جلوگیری از آلودگی و اختلاط سیالات: در فرآیندهایی که جریان معکوس میتواند باعث آلودگی سیالات یا اختلاط مواد مختلف شود، شیر یکطرفه از بروز چنین مشکلاتی جلوگیری میکند و کیفیت محصول نهایی را حفظ مینماید.

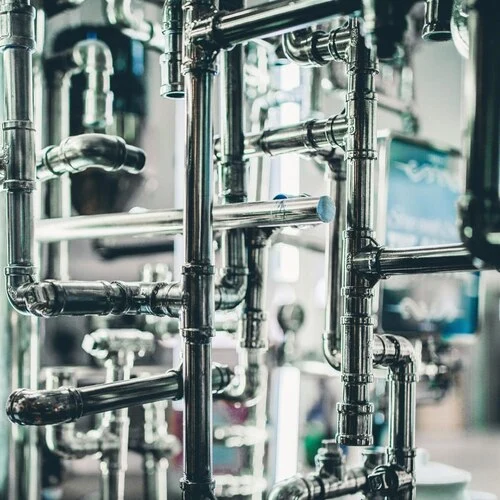

بررسی کاربرد انواع شیر یک طرفه
شیرهای یکطرفه با طراحیهای متنوع، در طیف گستردهای از کاربردها و سیستمهای مختلف به کار گرفته میشوند. هر نوع از این شیرها ویژگیها و عملکرد خاص خود را دارد که آنها را برای شرایط مختلف مناسب میسازد. در ادامه کاربرد انواع شیرهای یکطرفه مورد بررسی قرار میگیرد:
- شیر یک طرفه لولایی (Swing Check Valve): این نوع شیر یک طرفه با استفاده از یک دیسک چرخشی عمل میکند. از جمله کاربرد شیر یک طرفه میتوان به استفاده در سیستمهای انتقال آب و فاضلاب، خطوط انتقال سیالات کمفشار و سیستمهای آبرسانی و خطوط انتقال مایعات سنگین اشاره کرد.
- شیر یک طرفه دیسکی (Disc Check Valve): این شیر از یک دیسک برای کنترل جریان استفاده میکند و کاربرد شیر یک طرفه دیسکی در سیستمهای با فشار بالا، صنایع نفت و گاز و خطوط انتقال بخار و هوا کاربرد دارد.
- شیر یک طرفه پیستونی (Piston Check Valve): این نوع شیر از پیستون برای جلوگیری از جریان برگشتی استفاده میکند و از این رو کاربرد شیر یک طرفه پیستونی در سیستمهای هیدرولیکی و پنوماتیکی، خطوط لوله با جریان ضربهای و حفاظت از تجهیزات حساس مانند پمپها کارآمد است.
- شیر یک طرفه فنری (Spring Check Valve): در این نوع، یک فنر دیسک را در محل خود نگه میدارد. کاربرد شیر یک طرفه فنری در سیستمهای عمودی، انتقال سیالات در خطوط کوچک و خطوط گازرسانی دیده میشود. بهطور کلی شیر یک طرفه فنردار برای گازرسانی و انتقالات کاربرد دارد.
- شیر یک طرفه کرهای (Ball Check Valve): این شیر از یک توپ کروی برای کنترل جریان استفاده میکند. سیستمهای با آلودگی بالا، خطوط انتقال سیالات دارای ذرات معلق و تجهیزات تخلیه آب باران و فاضلاب از جمله موارد استفاده این محصول هستند.
- شیر یک طرفه نوکدار یا Y-شکل (Y-Type Check Valve): طراحی این نوع شیر برای کاهش مقاومت در برابر جریان انجام شده است. از این رو کاربرد شیر یک طرفه نوکدار در سیستمهای خنککننده، خطوط فرآوری مواد شیمیایی و صنایع غذایی و دارویی کارآمد است.
- شیر یک طرفه دو صفحهای (Dual Plate Check Valve): این شیر دارای دو صفحه بازشونده است که جریان را کنترل میکند. این نوع شیرها مناسب خطوط لوله با سرعت جریان بالا، سیستمهای کاهش فشار و خطوط گاز و پتروشیمی هستند.
انتخاب نوع شیر یک طرفه به عواملی مانند فشار کاری، نوع سیال، سرعت جریان و دمای عملیاتی بستگی دارد. هر نوع شیر یکطرفه با توجه به طراحی خاص خود، عملکرد بهینهای در شرایط خاص ارائه میدهد و باید با نیاز سیستم همخوانی داشته باشد. کاربرد انواع شیرهای یک طرفه برای برطرف کردن نیازهای گوناگون در صنایع مختلف است. شناخت دقیق ویژگیها و کاربردهای هر یک به انتخاب درست و بهرهوری بالاتر سیستمها کمک میکند.

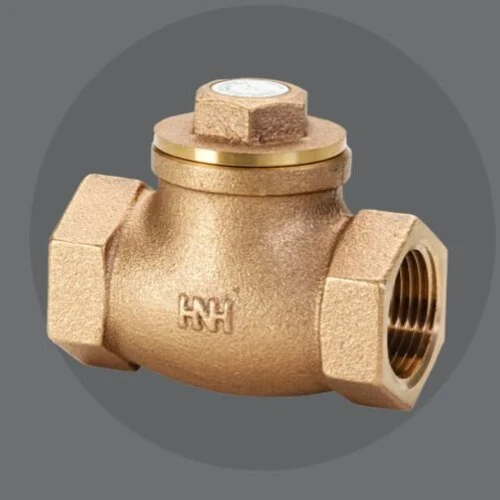

مزایا و معایب استفاده از شیر یک طرفه در صنعت
عملکرد و کاربرد شیر یک طرفه در صنایع، به دلیل طراحی ساده و عملکرد خودکار یکی از تجهیزات پرکاربرد در شرایط مختلف هستند. اما مانند هر تجهیز دیگری، این شیرها دارای مزایا و معایب خاص خود هستند که در ادامه به بررسی آنها پرداختهایم:
مزایای استفاده از شیر یکطرفه به شرح زیر است:
- عملکرد خودکار و بدون نیاز به اپراتور: شیرهای یکطرفه برای عملکرد به نیروی خارجی نیاز ندارند و به صورت خودکار جریان را کنترل میکنند. این ویژگی باعث کاهش هزینههای عملیاتی و نگهداری میشود.
- جلوگیری از برگشت جریان: این شیرها مانع از برگشت جریان سیال به تجهیزات حساس مانند پمپها میشوند و از خرابی و کاهش کارایی سیستم جلوگیری میکنند.
- نصب آسان: طراحی ساده این شیرها باعث میشود که نصب آنها سریع و راحت باشد، و در فضاهای محدود نیز به راحتی قابل استفاده هستند.
- قابلیت استفاده در شرایط متنوع: شیرهای یکطرفه برای انواع سیالات (مایعات، گازها و بخار) و در محیطهای مختلف (دمای بالا، فشار زیاد و…) مناسب هستند.
- کاهش هزینههای تعمیر و نگهداری: به دلیل مکانیزم ساده نیاز به تعمیرات و نگهداری کمتری دارند و طول عمر بالایی دارند.
- بهبود ایمنی سیستم: با جلوگیری از جریان معکوس و محافظت از تجهیزات حساس، ایمنی کل سیستم تضمین میشود.
معایب استفاده از شیر یکطرفه به شرح زیر است:
- امکان ایجاد ضربه قوچی (Water Hammer): در برخی شرایط بسته شدن سریع شیر یکطرفه میتواند باعث ایجاد ضربه قوچی شود که به تجهیزات و لولهها آسیب میرساند.
- حساسیت به آلودگی سیال: در صورت وجود ذرات معلق یا آلودگی در سیال، ممکن است عملکرد شیر مختل شود یا دیسک آن به درستی بسته نشود.
- محدودیت در انتخاب نوع مناسب: انتخاب نادرست شیر یکطرفه (از نظر جنس، نوع و اندازه) میتواند منجر به کاهش بهرهوری سیستم و حتی خرابی آن شود.
- ایجاد افت فشار در سیستم: به دلیل طراحی داخلی، ممکن است مقداری افت فشار در سیستم ایجاد شود که برای برخی کاربردها مشکلساز است.
- نیاز به فشار حداقلی جریان: برای باز شدن شیر یکطرفه، فشار جریان باید از حد معینی بالاتر باشد؛ در غیر این صورت سیال عبور نخواهد کرد.
- خرابی در دما و فشارهای غیرمجاز: اگر شیر در شرایطی خارج از محدوده طراحی خود (دمای بسیار بالا یا فشار بیش از حد) به کار گرفته شود، ممکن است دچار خرابی یا نشتی شود.
همانطور که اشاره شد، کاربرد انواع شیرهای یک طرفه در صنایع مختلف دیده میشود و این محصول تقریباً بیجایگزین است. نقش شیر یک طرفه در صنعت نقشی حیاتی است که با عملکرد ساده اما مؤثر خود، از بازگشت سیالات و آسیب به تجهیزات جلوگیری میکند و از همین رو عملکرد و کاربرد شیر یک طرفه در صنایع مختلف، گسترده است. این شیرها با هزینه نگهداری پایین و دوام بالا، انتخابی ایدهآل برای بسیاری از سیستمها و تجهیزات به شمار میروند.
