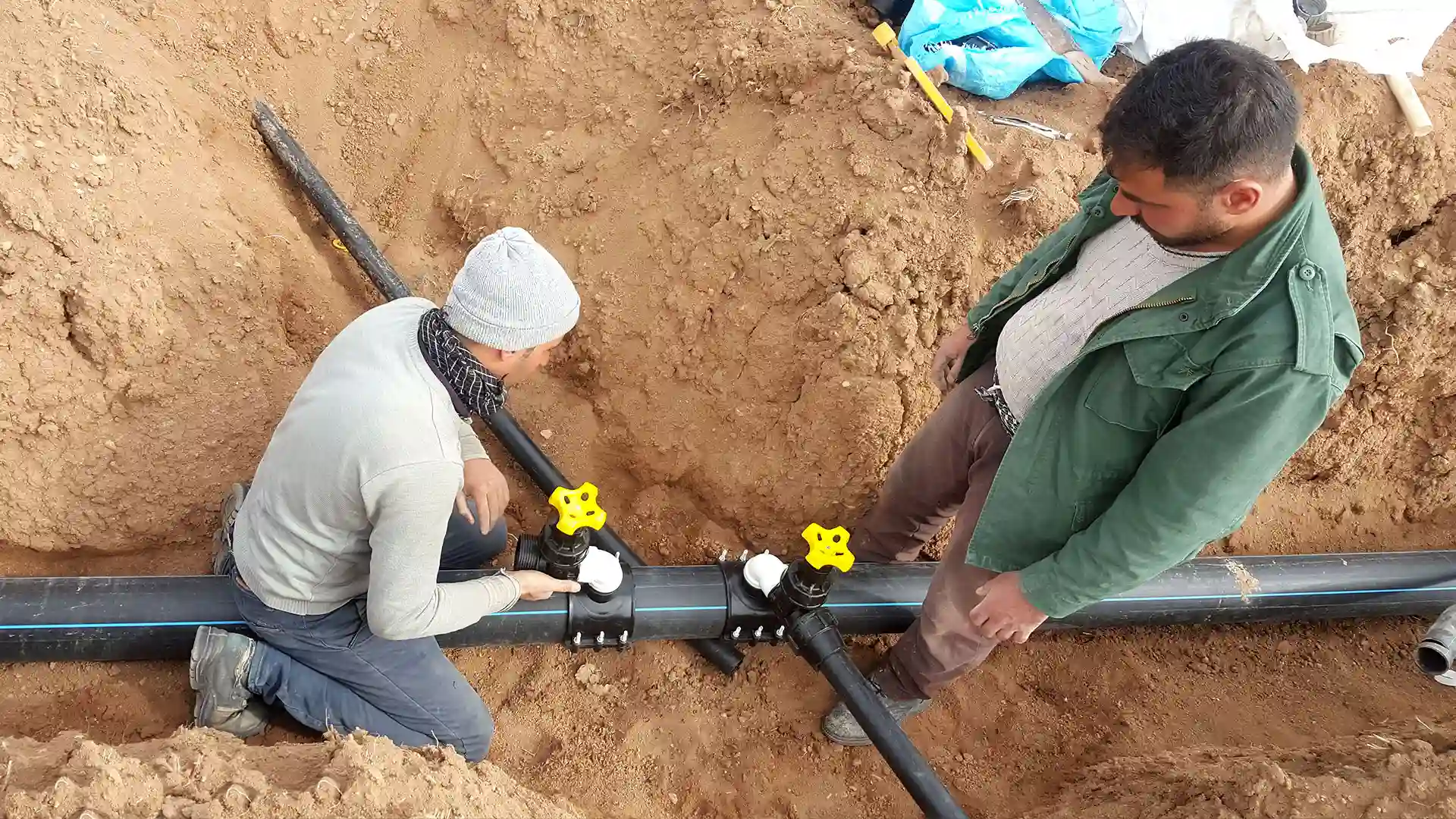

انواع شیر کشویی که با نام شیر دروازه ای هم شناخته میشوند، به طور گسترده در صنایع مختلف برای کنترل جریان سیالات استفاده میشوند. این شیرها به دلیل افت فشار کم و عملکرد مطمئن، در سیستمهای لولهکشی آب، نفت و گاز کاربرد دارند. بسته به نوع نیاز، انواع شیرآلات کشویی در جنسها و طراحیهای مختلفی تولید میشوند. در کنار این مدلها، انواع شیر پلیمری توپی نیز گزینهای کاربردی برای بسیاری از سیستمهای لولهکشی محسوب میشوند. در ادامه به بررسی بیشتر انواع شیرهای کشویی به عنوان یکی از انواع شیر پلیمری توپی پرداخته شده است.
منظور از انواع شیر کشویی چیست؟
انواع شیر کشویی (Gate Valve) از رایجترین انواع شیرآلات صنعتی هستند که برای قطع و وصل جریان سیال به کار میرود. انواع شیر کشویی دارای یک دیسک (دروازه) هستند که در مسیر جریان حرکت میکنند و با بالا و پایین رفتن، مسیر عبور سیال را باز یا بسته میکنند. انواع شیر کشویی به عنوان یکی از انواع شیر مهره دار برای قطع و وصل کردن جریان مناسب و برای کنترل آن مناسب نیستند. ساختار شیر کشویی به صورت زیر است:
- بدنه (Body): بخش اصلی شیر که اجزای داخلی را در بر میگیرد.
- دیسک یا گِیت (Gate): قطعهای که مسیر جریان را مسدود یا باز میکند.
- ساقه (Stem): میلهای که نیروی اعمالشده از دسته (Handwheel) را به دیسک منتقل میکند.
- دسته (Handwheel): برای کنترل حرکت دیسک و باز و بسته کردن شیر به کار میرود.
- بونت (Bonnet): پوششی که اجزای داخلی شیر را در برابر فشار و نشتی محافظت میکند.
مقایسه شیر کشویی با شیر گلوب و شیر توپی
هر کدام از این شیرها کاربردهای خاصی دارند و بسته به نوع سیستم لولهکشی و نیازهای عملیاتی انتخاب میشوند. در ادامه، تفاوتهای اصلی انواع شیر کشویی، شیر گلوب و شیر توپی بررسی شده است.
| ویژگی | شیر کشویی | شیر گلوب | شیر توپی |
| نوع عملکرد | فقط برای قطع و وصل جریان | برای کنترل جریان و تنظیم دبی مناسب است | برای قطع و وصل سریع جریان |
| افت فشار | کم در حالت کاملاً باز | نسبتاً زیاد | بسیار کم |
| سرعت عملکرد | کند | متوسط | بسیار سریع |
| آببندی | خوب، اما نسبت به شیر توپی ضعیفتر است | عالی، به دلیل مکانیزم دیسکی | عالی، بدون نشتی |
| دوام در شرایط سخت | بالا، اما در برابر سایش آسیبپذیر است | متوسط، برای جریانهای با سرعت بالا مناسب نیست | بسیار بالا، مناسب برای فشارهای بالا |
| کاربرد ویژه | خطوط اصلی انتقال سیالات و لولههای بزرگ | صنایع نفت و گاز، بخار، پتروشیمی | صنایع گاز، پتروشیمی، آب و فاضلاب |
| مزیت منحصربهفرد | مناسب برای لولهکشیهای بزرگ با جریان مداوم | تنظیم جریان و کنترل دقیق دبی | سرعت بالای باز و بسته شدن |
آشنایی با انواع شیر دروازه ای و کشویی
شیرهای دروازهای و کشویی از جمله پرکاربردترین انواع شیرآلات صنعتی هستند که برای قطع و وصل جریان سیالات در خطوط لوله استفاده میشوند. انواع شیر کشویی به دلیل ساختار ساده، عملکرد مطمئن و افت فشار کم در حالت باز در صنایع مختلف کاربرد دارند. از انواع شیرهای کشویی بر اساس طراحی ساقه میتوان به شیر کشویی دسته بلند و دسته کوتاه اشاره کرد.
- شیر کشویی دسته بلند: در این مدل، هنگام باز و بسته شدن شیر، ساقه به سمت بالا و پایین حرکت میکند که نشاندهنده وضعیت شیر است.
- شیر کشویی دسته کوتاه: در این نوع، ساقه داخل بدنه میماند و فقط دیسک حرکت میکند، که برای فضاهای محدود مناسبتر است.
یکی از نکات کلیدی و حائز اهمیت انواع شیر کشویی کاربرد آنها است. از جمله کاربردهای شیر کشویی میتوان به صنایعی مانند نفت و گاز، پتروشیمی، نیروگاهها، شبکههای آبرسانی و خطوط لوله صنعتی به منظور کنترل جریان سیالات اشاره کرد.
راهنمای نصب انواع شیرهای کشویی
انواع شیر کشویی برای قطع و وصل جریان سیال در سیستمهای لولهکشی استفاده میشوند. نصب و نگهداری شیر کشویی دسته بلند و دسته کوتاه برای عملکرد بهینه و افزایش طول عمر انواع شیر کشویی ضروری است. در ادامه مراحل نصب و نکات حائز اهمیت هر مرحله بررسی شده است.
- انتخاب شیر مناسب: اطمینان حاصل کنید که شیر انتخابی با فشار، دما و خواص شیمیایی سیال سیستم سازگار است.
- بررسی اولیه: قبل از نصب، از سفت بودن پیچ و مهرههای اتصال بدنه به درپوش اطمینان حاصل کنید و مطمئن شوید که شیر در حالت بسته قرار دارد.
- آمادهسازی خط لوله: از عدم وجود اجسام خارجی در خط لوله اطمینان حاصل کنید.
- استفاده از گسکت مناسب: گسکت باید با دما، فشار و نوع سیال سازگار باشد.
- تست عملکرد: قبل از نصب، شیر را باز و بسته کنید تا از عملکرد صحیح آن مطمئن شوید.
- نصب شیر: شیر را به صورت عمودی نصب کنید تا عملکرد بهینهای داشته باشد.
- بازرسی نهایی: سطوح فلنج و بدنه را بررسی کنید تا تمیز و بدون آسیب باشند.
انواع شیر کشویی هم مانند هر شیرآلات دیگری، علاوه بر نکات مهم در هنگام نصب، نکات مهمی هم در هنگام استفاده دارند که با رعایت این دستورالعملها میتوان از عملکرد بهینه و طول عمر بیشتر انواع شیر کشویی در سیستمهای لولهکشی اطمینان حاصل کرد.
نکات مهم در نگهداری از انواع شیرآلات کشویی
نگهداری صحیح از انواع شیر کشویی برای تضمین عملکرد بهینه و افزایش طول عمر آنها ضروری است. در ادامه، به نکات مهمی در نگهداری انواع شیر کشویی اشاره شده است.
- بازرسی دورهای: حتی اگر شیر مرتباً استفاده نمیشود، حداقل یک بار در ماه عملکرد آن باید بررسی شود تا از عدم وجود خرابی یا گرفتگی اطمینان حاصل شود.
- انبارداری مناسب: بهتر است شیرهای زبانه لاستیکی در حالت کاملاً باز و شیرهای زبانه فلزی در حالت کاملاً بسته نگهداری شوند. از قرار دادن شیرآلات در معرض نور خورشید، باد و باران خودداری کنید تا از آسیبهای محیطی جلوگیری شود.
- جابجایی و حملونقل: برای جابجایی انواع شیر کشویی، نباید تسمه از داخل آن عبور داده شود و استفاده از روشهای مناسب الزامی است. همچنین هنگام بلند کردن انواع شیر کشویی، از فلکه یا گیربکس نباید استفاده شود؛ بلکه بهتر است از نقاط مناسب برای این کار بهره برده شود.
- تعمیر و نگهداری: قبل از انجام هرگونه تعمیر و نگهداری، باید فشار سیستم را کاهش داد تا از بروز حوادث جلوگیری شود. برای حذف انواع شیر کشویی از لولهکشی، باید مراحل نصب به صورت معکوس انجام شوند و در صورت نیاز قطعات داخلی تعویض شوند.
با رعایت این نکات، میتوان از عملکرد بهینه و طول عمر بیشتر انواع شیر کشویی در سیستمهای لولهکشی اطمینان حاصل کرد. برای کسب اطلاعات بیشتر از نصب و نگهداری شیر کشویی به وبسایتهای رسمی در این زمینه مراجعه کنید.
انواع شیر کشویی از برند ویسپار
شرکت ویسپار انواع شیر کشویی را برای کاربردهای گوناگون ارائه میدهد. این شیرها با طراحیهای متنوع و کیفیت بالا، در سیستمهای آبیاری تحت فشار و دیگر مصارف صنعتی و کشاورزی مورد استفاده قرار میگیرند.

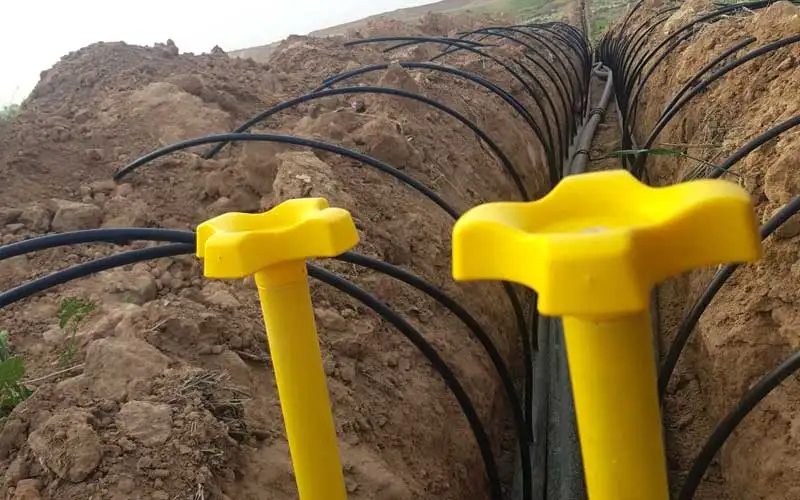

- شیر کشویی دستهبلند: این نوع شیر دارای دستهای بلند است که امکان کنترل جریان را از سطح زمین فراهم میکند. طراحی آن به گونهای است که بخش اصلی شیر در زیر زمین قرار میگیرد و از آسیبهای محیطی و دسترسی غیرمجاز محافظت میشود. برای خطوط لوله زیرزمینی، ورودی لترالها و خطوط فرعی آبیاری مناسب است و در سایزهای مختلف تولید میشود.
- شیر کشویی دستهکوتاه: این شیر دارای دستهای کوتاهتر است و برای نصبهای سطحی یا مکانهایی که فضای کمتری در دسترس است، مناسب است. در سیستمهای آبیاری تحت فشار و دیگر کاربردهای صنعتی و کشاورزی مورد استفاده قرار میگیرد. در سایزهای مختلف تولید میشود و اتصال این شیرها نیز در انواع دو سر رابط، یک سر نر یک سر رابط و دو سر نر موجود است.
انواع شیر کشویی ویسپار با استفاده از پلیمرهای مهندسی با کیفیت بالا تولید شده و دارای سیستم آببندی منحصربهفردی هستند که عملکرد مطمئن و طول عمر بالای آنها را تضمین میکند. شناخت ویژگیها و کاربردهای انواع شیر دروازه ای به شما کمک میکند تا بر اساس نیاز خود بهترین گزینه را انتخاب کنید. با توجه به تنوع انواع شیرهای کشویی و جنسهای مختلف آنها دقت در انتخاب باعث افزایش طول عمر و کارایی سیستم میشود. جهت کسب اطلاعات بیشتر، خرید و مشاهده جزئیات فنی انواع شیرآلات کشویی میتوانید به وبسایت رسمی ویسپار مراجعه کنید.
