وزن لوله UPVC یکی از عوامل حیاتی در طراحی و نصب سیستمهای لولهکشی است که تاثیر مستقیمی بر روی هزینهها و عملکرد سیستمها دارد. محاسبه وزن لولههای UPVC از اهمیت ویژهای برخوردار است، چرا که میتواند بر ابعاد و نحوه نصب لولهها تاثیر بگذارد. برای داشتن یک پیشبینی دقیق از وزن لولههای UPVC، استفاده از جدول وزن لولههای UPVC بسیار ضروری است. این جدولها با ارائه وزن لولهها در اندازههای مختلف، به مهندسان و طراحان کمک میکنند تا نیازمندیهای ساختاری و حملونقل را به درستی برآورد کنند. علاوه بر این، آگاهی از وزن مخصوص لوله UPVC نیز در انتخاب لوله مناسب برای پروژههای مختلف ضروری است. در این مقاله، به بررسی مراحل محاسبه وزن لولههای UPVC و چگونگی استفاده از اطلاعات وزن لوله های UPVC در طراحی سیستمهای لولهکشی پرداخته خواهد شد.
تاثیر وزن لوله UPVC بر استفاده از آن
آشنایی با جدول وزن لوله UPVC بر اساس ضخامت و سایز و استانداردهای مربوط به این نوع لوله فشار قوی از جمله مواردی است که شاید نتوانید به صورت یکجا در یک مطلب پیدا کنید. ما در این مطلب از وبلاگ ویسپار سعی کردیم راهنمای جامعی برای نگهداری لوله و اتصالات UPVC بر اساس جداول مربوط به استاندردها و وزن مربوط به لوله های یو پی وی سی را ارائه کنیم. لوله UPVC یکی از پرکاربردترین انواع لولههای پلاستیکی است که به دلیل ویژگیهای خاص خود در صنایع مختلف مورد استفاده قرار میگیرد.

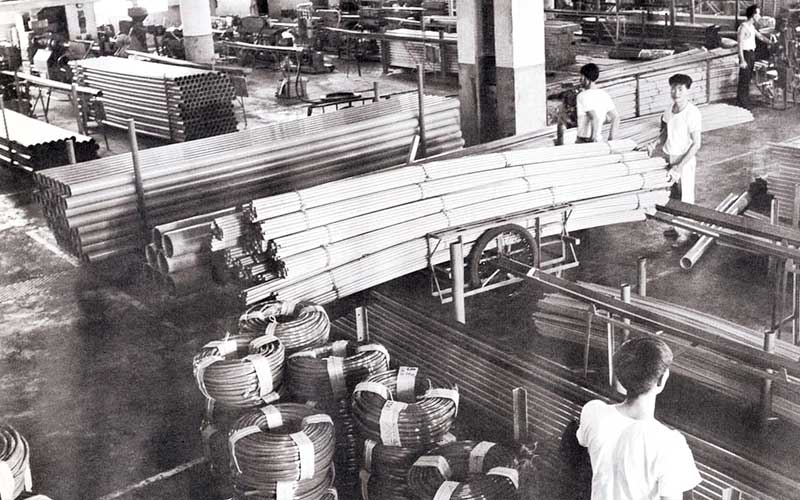

لولههای UPVC از دهه ۱۹۶۰ میلادی به بازار معرفی شدند و به سرعت جایگزین لولههای فلزی و بتنی در بسیاری از کاربردها شدند. این لولهها به دلیل مقاومت بالا در برابر خوردگی، وزن مخصوص لوله upvc کم و نصب آسان، در سیستمهای آبرسانی، فاضلاب و حتی در صنایع برقی و مخابراتی مورد استفاده قرار میگیرند.
مزایای استفاده از لوله UPVC
از جمله مزایای استفاده از لوله های یو پی وی سی میتوان به موارد زیر اشاره کرد:
- مقاومت در برابر خوردگی: لولههای UPVC در برابر مواد شیمیایی و خوردگی مقاوم هستند.
- وزن سبک: این لولهها نسبت به لولههای فلزی وزن کمتری دارند و حملونقل آنها آسانتر است.
- نصب آسان: نصب لولههای UPVC به دلیل وزن سبک و اتصالات ساده، سریع و آسان است.
- عمر طولانی: این لولهها دارای عمر مفید طولانی هستند و نیاز به تعمیر و نگهداری کمتری دارند.
این لولهها اغلب محدودیتهای کمی در مقایسه با سایر انواع اتصالات پلیمری دارند اما به دلیل حساسیت به دما، در دماهای بسیار بالا یا پایین ممکن است دچار تغییر شکل شوند.
ضرورت بررسی وزن و ضخامت لولههای UPVC

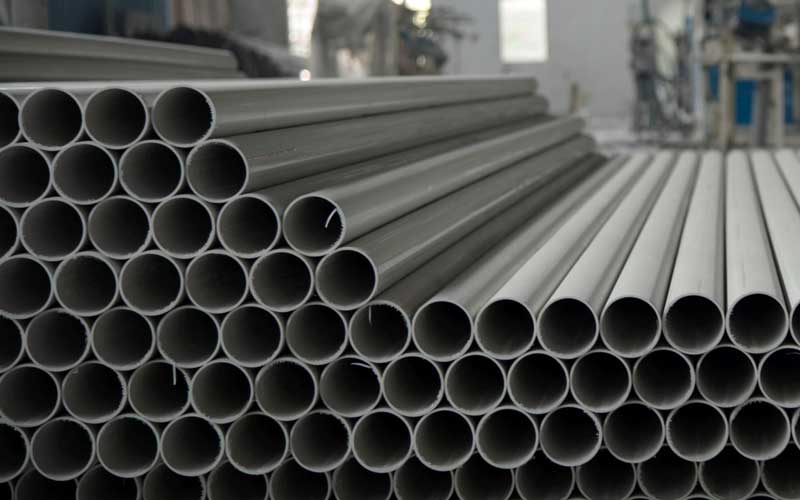

فرمول محاسبه وزن لوله UPVC
برای محاسبه وزن لولههای UPVC، میتوانید از فرمول زیر استفاده کنید:
وزن لوله (کیلوگرم)=طول (متر)×مساحت مقطع عرضی (متر مربع)×چگالی ماده (کیلوگرم بر متر مکعب)
در این فرمول:
- قطر خارجی و قطر داخلی به میلیمتر اندازهگیری میشوند.
- چگالی مواد UPVC یا همان وزن مخصوص لوله UPVC معمولاً حدود 1.4 گرم بر سانتیمتر مکعب است.
- طول لوله معمولاً به متر محاسبه میشود.
مزیت استفاده از جدول وزن لولههای UPVC
- اطمینان حاصل کنید که مواد اولیه لوله کاملاً استاندارد باشند، زیرا چگالی مواد UPVC ممکن است در کیفیتهای مختلف تغییر کند.
- جدولهای مرجع وزن معمولاً توسط تولیدکنندگان ارائه میشوند و میتوانند در انتخاب لوله مناسب برای پروژههای ساختمانی و صنعتی بسیار مفید باشند.
با داشتن اطلاعات دقیق در مورد وزن و مشخصات فنی لوله UPVC، میتوانید انتخابی بهینه داشته باشید و از استحکام و عملکرد صحیح سیستمهای لولهکشی خود اطمینان حاصل کنید.
مراحل محاسبه وزن لوله UPVC
- طول لوله: طول لوله را به متر اندازهگیری کنید.
- مساحت مقطع عرضی: مساحت مقطع عرضی لوله را محاسبه کنید. برای لولههای دایرهای، مساحت مقطع عرضی به صورت زیر محاسبه میشود:
مساحت مقطع عرضی=π×(2قطرخارجی)2−π×(2قطرداخلی)2 - چگالی ماده: چگالی UPVC معمولاً حدود 1400 کیلوگرم بر متر مکعب است.
مثال محاسبه وزن لوله یو پی وی سی
فرض کنید یک لوله UPVC با طول 6 متر، قطر خارجی 110 میلیمتر و قطر داخلی 104 میلیمتر دارید. مراحل محاسبه به صورت زیر است:
طول لوله: 6 متر
مساحت مقطع عرضی:مساحت مقطع عرضی=π×(20.11)2−π×(20.104)2
مساحت مقطع عرضی≈0.00095 متر مربع
چگالی ماده: 1400 کیلوگرم بر متر مکعب
بنابراین، وزن لوله به صورت زیر محاسبه میشود:
وزن لوله=6×0.00095×1400≈7.98 کیلوگرم
جدول وزن لولههای UPVC بر اساس سایز
در اینجا نمونهای از جدول سایز، ضخامت و وزن لولههای UPVC ویسپار در سایز 20 تا 250 میلیمتر را مشاهده میکنید.
| نمونه جدول سایز لوله یو پی وی سی بر اساس وزن | ||
| سایز (میلیمتر) | ضخامت (میلیمتر) | وزن (گرم بر متر) |
| 20 | 1.9 | 360 |
| 25 | 2.3 | 560 |
| 32 | 2.3 | 820 |
| 40 | 3 | 1310 |
| 50 | 3.7 | 1900 |
| 63 | 4.7 | 2800 |
| 75 | 5.6 | 2800 |
| 90 | 6.7 | 2800 |
| 110 | 6.6 | 3240 |
| 125 | 7.4 | 3900 |
| 160 | 9.5 | 6560 |
| 200 | 7.7 | 7270 |
| 250 | 9.6 | 11300 |
جدول مقایسه وزن لوله UPVC با سایر لولهها
لولههای UPVC به دلیل وزن سبک و مقاومت بالا در برابر خوردگی، یکی از پرکاربردترین لولهها در صنایع مختلف هستند. در اینجا نمونه جدولی از نسبت های موجود در مقایسه وزن لولههای UPVC در مقایسه با سایر لولهها مانند لولههای فلزی و پلیاتیلن ارائه میکنیم.
| نوع لوله | سایز (اینچ) | وزن (کیلوگرم/متر) |
| UPVC | 1 | 0.6 |
| UPVC | 2 | 1.2 |
| UPVC | 4 | 2.4 |
| فلزی | 1 | 2.5 |
| فلزی | 2 | 5 |
| فلزی | 4 | 10 |
| پلیاتیلن | 1 | 0.8 |
| پلیاتیلن | 2 | 1.6 |
| پلیاتیلن | 4 | 3.2 |
جدول استاندارد لوله UPVC
استانداردهای ملی و بینالمللی مختلفی برای وزن لوله UPVC وجود دارد. این استانداردها به تضمین کیفیت و عملکرد مناسب لولههای UPVC در کاربردهای مختلف کمک میکنند. در ادامه، برخی از این استانداردها را معرفی میکنیم:
| جدول استانداردهای ملی و بینالمللی لوله UPVC | |||
| استانداردهای ملی ایران | مورد مصرف | استانداردهای بینالمللی | مورد مصرف |
| ISIRI 9117 | آبرسانی | ISO 1452 | سیستمهای لولهگذاری پلاستیکی برای آبرسانی و زهکشی تحت فشار |
| ISIRI 9118 | در تخلیه فاضلاب زیرزمینی بدون فشار | BSI (British Standards Institution) | استانداردهای مختلف برای لولههای UPVC |
| ISIRI 11105 | در عبور کابلهای الکتریکی و مخابراتی | DIN (Deutsches Institut für Normung) | استانداردهای آلمانی برای لولههای UPVC |
| ISIRI 13361 | سیستم لولهگذاری برای کاربردهای آبرسانی و فاضلاب و زهکشی تحت فشار مدفون در خاک و بالای سطح زمین | ASTM (American Society for Testing and Materials) | استانداردهای آمریکایی برای لولههای UPVC |
| AWWA (American Water Works Association | استانداردهای مربوط به لولههای UPVC برای کاربردهای آبرسانی | ||
نحوه انتخاب لولههای UPVC بر اساس استانداردها
7 مرحله انتخاب لوله UPVC مناسب برای پروژه شما، بر اساس استانداردهای موجود عبارتند از:
تعیین نیازهای پروژه بر اساس 3 پارامتر
- کاربرد: آیا لوله برای آبرسانی، فاضلاب، زهکشی یا عبور کابلهای الکتریکی استفاده میشود؟
- فشار کاری: فشار کاری مورد نیاز برای سیستم شما چقدر است؟
- شرایط محیطی: آیا لوله در زیر زمین، روی سطح زمین یا در محیطهای خاصی مانند محیطهای شیمیایی استفاده میشود؟
مطالعه استانداردهای مرتبط
مثلا استانداردهای ملی مانند ISIRI 9117 برای آبرسانی یا ISIRI 9118 برای تخلیه فاضلاب است. یا به طور مثال، در استانداردهای بینالمللی مانند ISO 1452 برای سیستمهای لولهگذاری پلاستیکی است.
انتخاب سایز و ضخامت مناسب
بر اساس نیازهای پروژه، سایز و ضخامت مناسب لوله را انتخاب کنید. به عنوان مثال، برای فشارهای بالاتر، لولههای با ضخامت بیشتر مورد نیاز است.
بررسی کیفیت و گواهینامهها
اطمینان حاصل کنید که لولههای انتخابی دارای گواهینامههای معتبر از سازمانهای استاندارد ملی و بینالمللی هستند.
مشاوره با متخصصان
در صورت نیاز، با متخصصان و مهندسان مشورت کنید تا بهترین گزینه را برای پروژه خود انتخاب کنید.
مقایسه انواع لولهها از برندهای مختلف
محصولات مختلف از تولیدکنندگان مختلف را مقایسه کنید و بر اساس کیفیت، قیمت و گواهینامهها انتخاب کنید. (انواع لوله و اتصالات چسبی upvc)
توجه به شرایط نصب و نگهداری
اطمینان حاصل کنید که لولههای انتخابی به راحتی نصب و نگهداری میشوند و با شرایط محیطی سازگار هستند.جهت آشنایی با این وزن لوله UPVC و دریافت خدمات مشاوره تخصصی با تیم کارشناسان ویسپار تماس بگیرید.
