شیر پروانه ای پلیمری

سایز: 2 تا 10 اینـــچ

دارای 5 سال گارانتی

دارای قطعات یدکی

شماره استاندارد شیر پروانه ای : 16858



توضیحات

شیر پروانه پلیمری ویسپار، با آب‌بندی بهینه، نصب آسان‌تر و مقاومت در برابر ضربه و خوردگی، با بدنه‌ای از جنس UPVC عملکرد بهتر و طول عمر بالاتری نسبت به نمونه‌های فلزی، به‌ویژه شیرهای پروانه‌ای چدنی، دارند. شیر پروانه ای پلیمری ویسپار دارای 5 سال گارانتی بوده و خیال شما از خرید شیر پروانه ای پلیمری ویسپار و خدمات پس از فروش آن راحت است. قیمت شیر پروانه ای پلیمری ویسپار اقتصادی بوده و نسبت به شیر پروانه چدنی طول عمر بالاتر و آب بندی کامل تری دارد.

شیر پروانه ای پلیمری

شیر پروانه ای پلیمری از گروه شیرآلات پلیمری ویسپار، یک محصول پر کاربرد در انواع صنایع از جمله سیستم های آبیاری و کشاورزی و صنعتی است که به نام باترفلای ولو هم معروف است. محصول شیر پروانه ای پلیمری (Polymer Butterfly Valve) یک نوع شیر برای کنترل و تنظیم جریان سیالات در خطوط لوله است. همانطور که از نام شیر پروانه ای پلیمری پیداست، این شیر  از مواد پلیمری ساخته شده است. طراحی شیر پروانه ای پلیمری شامل یک دیسک (پروانه) است که با چرخش ۹۰ درجه، جریان را باز یا بسته می‌کند.

برای استعلام قیمت و خرید شیر پروانه ای پلیمری ویسپار به صفحه ارتباط با ما مراجعه و با کارشناسان فروش ویسپار صحبت کنید.

مشخصات فنی شیر ویفری پلیمری ویسپار

شیر پروانه ای پلیمری ویسپار با 5 سال گارانتی، با لاستیک EPDM که عمر مفید بالاتری نسبت به NR دارد و شفت استیل، دسته فلزی با استحکام بالا، مقاومت بیشتری در محیط‌های خورنده دارند. خرید شیر پروانه ای پلیمری ویسپار به لحاظ کیفیت بالا، قابلیت انتخاب نوع عملگر، جنس دیسک و لاینر و شفت، خیال شما را از بابت انتخاب راحت کرده است. قیمت شیر پروانه ای پلیمری ویسپار با توجه به کیفیت بالای محصول بسیار مقرون به صرفه است. مشخصات فنی شیر پروانه پلیمری ویسپار عبارت‌اند از:

  • فشار اسمی 6 بار
  • دارای 5 سال گارانتی
  • دارای شماره استاندارد  16858
  • دارای قطعات یدکی
  • افت فشار پایین
  • با قابلیت نصب انواع محرک
  • مقاوم در برابر مواد شیمیایی و نور خورشید
  • محدوده دمایی 0 تا 60 درجه سانتی‌گراد

توجه: لطفا در هنگام خرید فلنج به اندازه قطر داخلی ورودی آن دقت فرمایید تا در هنگام استفاده از برخورد دیسک با لبه داخلی فلنج جلوگیری شود. لازم به ذکر است که شیر پروانه‌ای پلیمری ویسپار، دارای استاندارد ملی تشویقی و تاییدیه از معاونت آب و خاک وزارت جهاد کشاورزی است. اگر قصد خرید شیر پروانه ای ویسپار را دارید، می‌توانید به صفحه لیست قیمت محصولات آبیاری ویسپار مراجعه کنید.



پلمپ شیرپروانه ای ویسپار



خرید و قیمت شیر پروانه ای پلیمری ویسپار

برند ویسپار، تولیدکننده انواع شیر پروانه ای پلیمری آبیاری و صنعتی از بهترین برندها در زمینه ساخت و تولید شیرآلات پلیمری فشار قوی در ایران است. این برند با دو دهه سابقه موفق در زمینه تولید انواع تجهیزات آبیاری و صنعتی و شیرآلات، از رهبران تولید محصولات در بازار ایران است. شما می‌توانید با مراجعه به صفحه لیست قیمت آبیاری ویسپار، ضمن مشاهده قیمت شیر ویفری ویسپار، فایل لیست قیمت آبیاری ویسپار را دانلود کنید.

نظرات کاربران درباره شیر پروانه ای پلیمری ویسپار

نظرات مشتریان درباره شیر پروانه ای پلیمری ویسپار

آقای کریمی
آقای کریمی
Read More
من خودم تمام از این محصول استفاده می‌کنم. به بقیه همکاران هم توصیه می‌کنم. فلکه چدنی بستم، بعد از یک سال، جام کرده ولی این مدل ویسپار الان 4 سال میشه نصب کردم هنوز مشکلی پیش نیومده.
آقای جهانبخش
آقای جهانبخش
Read More
من فروشگاه دارم. کشاورزی هم داریم. این محصول رو سر زمین استفاده می‌کنیم و کشاورزهای دیگه هم استفاده می‌کنن. بخاطر راحتی کار خیلی راضی‌ان و دوام واقعا بالایی داره. بخاطر موادی که در آن استفاده شده جلو آفتاب مقاومتش بالاست و از همه مهم‌تر قیمت مناسب نسبت به شیر پروانه‌ای فلزی داره.
آقای چشمی
آقای چشمی
Read More
برای آبیاری تحت فشار، آب ‌بندی عالی، کار کردن روان، به خاطر پلاستیکی بودن کسی سرقت نمیکنه، شیرهای چدنی ما رو چند بار بردن
آقای زارع پاک
آقای زارع پاک
Read More
من هروفت میخوام شیر بخرم ویسپار میخرم چون ده سال هم کار کنه واشرش خراب نمیشه که آب بده موقعی که بستس. بقیه شیرا یکسال که کار میکنه زمستون که یخبندون میشه بخاطر جنس بد پلاستیک، ترک میخوره کمو بیش و واشرش خراب میشه. شیر کامل بسته نمیشه. اما جنس ویسپار خیلی عالی هست یه قطره هم آب هدر نمیره
آقای سجادیان
آقای سجادیان
Read More
درود بر شما و مجموعه پر تلاش ویسپار. به جرات میتونم بگم بهترین شیر پروانه‌ای که استفاده کردم و میفروشم شیرهای پروانه‌ای ویسپار هست. بسیار با کیفیت و با دوام، نصب آسان و آب‌بندی بسیار عالی و خوب. به خریداران محترم پیشنهاد میدم حتما با خیال راحت خرید کنند و استفاده کنند.
آقای جعفری
آقای جعفری
Read More
خسته نباشید به شما. من قبلا شیر چدنی داشتم که به مرور یا خراب میشد یا کلا برای باز و بسته کردن مشکل میخوردم. الان دو سال شیر پروانه‌ای ویسپار پلیمری استفاده میکنم. و واقعا راضی‌ام. سپاس از شما
فروشگاه جوشکاری
فروشگاه جوشکاری
Read More
اگه بخوام انتخاب کنم، انتخاب من پلیمریه. چدنی کاربرد اولیش خوبه اما بعد چند سال مشکلات زیادی پیدا میکنه.
آقای باهنر
آقای باهنر
Read More
سلام. پلیمری بهتر از چدنیه. برای زیر زمین ، زنگ‌زدگی و خوردگی نداره، خوب آب‌بندی میشه و ارزانترم هست.
آقای طاهرآبادی
آقای طاهرآبادی
Read More
سلام. ما سه ساله شیر پروانه ای ویسپار استفاده می‌کنیم. کیفیت واقعا عالیه. واسه کشت ذرت به صورت قطره ای استفاده کردم. آب‌بندی کامل، تا حالا خرابی نداشته در برابر کودهای شیمیایی هم مقاومه. از نظر آقا دزده هم چیز بدرد نخوریه. خلاصه ارزش خرید و استفاده کردن رو داره و به شدت پیشنهاد میکنم.
آقای خوروش
آقای خوروش
Read More
فقط پلیمری. چون خوب آب‌بندی میشه، زنگ نمیزنه، راحت باز و بسته میشه. دسته راحت از بدنه جدا میشه (جهت جلوگیری از سواستفاده). سبک هستن و حملشون راحته. بسته‌بندی خوبی دارن، گارانتی معتبر دارن و مردم بهشون اعتماد دارن
آقای بشاق
آقای بشاق
Read More
پلیمری به خاطر مقاومت در مقابل رسوب و زنگ‌زدگی. الان یکی از شیر ویفری‌های رو که از قدیمی‌ترین نمونه ویسپار هست در انبار موجود هست.
Previous
Next
ویدیوی آموزشی: تفاوت شیر پروانه ای صنعتی با آبیاری ویسپار

اطلاعات فنی

جزئیات قطعات

کد قطعهنام قطعهجنس قطعه
1دستهورق ST37
2صفحه مدرجABS
3شفتFE-ST37
4واسط شفتPOM
5بدنهUPVC
6لاستیکEPDM
7دیسکABS

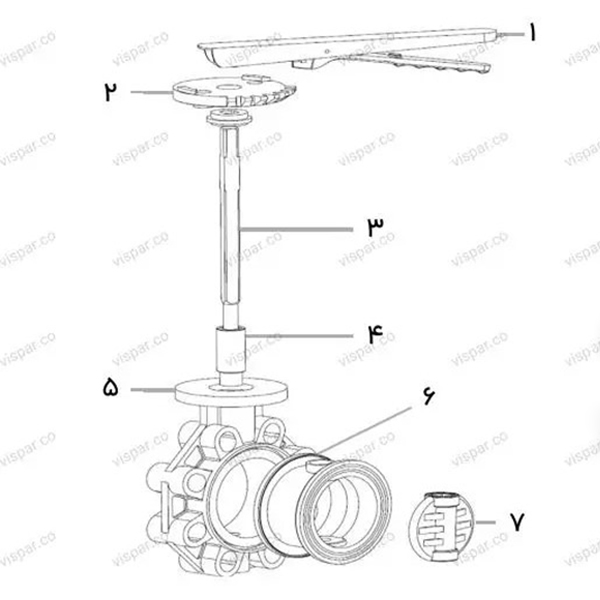

نقشه انفجاری شیر پروانه ای پلیمری



مشخصات ابعادی

سایز (اینچ)N

تعداد سوراخ عبور پیچ

D3max

(mm)

D3min

(mm)

D2

(mm)

D1

(mm)

D

(mm)

DF

(mm)

H

(mm)

Q

(mm)

L5

(mm)

L4

(mm)

L3

(mm)

L2

(mm)

L1

(mm)

L

(mm)

28125115212555F7 (70)218101057110149268350
38155148212480F7 (70)257145559108181268365
481971782130102F7 (70)291148067100217268395
582232132328129F10 (102)3322210577140248348473
682472372328153F10 (102)3572213084143272344487
883042942328209F10 (102)4212218785142328344526
10103673572832249F10 (102)4932223599141399344570

مشخصات ابعادی شیر پروانه ای ویسپار



داده‌های کلیدی

قطر اسمی (اینچ)23456810
گشتاور بستن (نیوتن متر)1121325585140>140

شرایط گارانتی

گارانتی شیر پروانه ای پلیمری ویسپار

با افتخار اعلام می‌کنیم که با ارائه بالاترین کیفیت در طراحی و تولید، حالا با گارانتی ۵ ساله شیر پروانه‌ای ویسپار در کنار شما هستیم. شیر پروانه‌ ای پلیمری ویسپار قبل از خروج از کارخانه به صورت صد در صدی تست و کنترل کیفی می‌شود.
ما خود را متعهد می‌دانیم که در جهت افزایش رضایت مشتریان خود قدم برداریم. افزایش مدت گارانتی محصول شیر پروانه ای ویسپار از ۱ سال به ۵ سال به پاس همراهی و اعتماد شما صورت گرفته است. با گارانتی ویسپار در هر شرایطی و در صورت بروز هر گونه مشکل یا عیب فنی در کنار شما هستیم. دقت داشته باشید که شیر پروانه ای ویسپار کاربرد آبیاری داشته و استفاده از این محصول در مصارف صنعتی و برای انواع سیالات اسیدی و مواد خورنده مجاز نیست.

شماره استاندارد شیر پروانه‌ای پلیمری ویسپار

شیر پروانه ای پلیمری ویسپار دارای شماره استاندارد  16858 است.

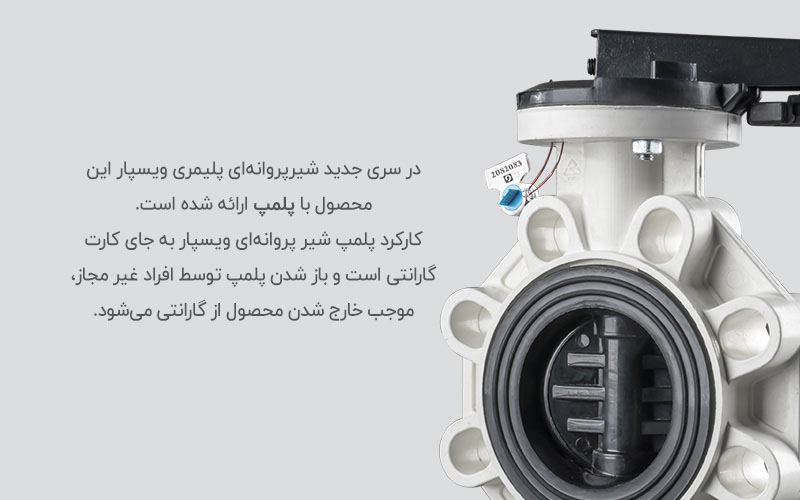

لازم به ذکر است که در سری جدید شیر پروانه ای پلیمری ویسپار این محصول با پلمپ ارائه شده است. کارکرد پلمپ شیر پروانه‌ای ویسیار به جای کارت گارانتی است و باز شدن پلمپ توسط افراد غیر مجاز موجب خارج شدن محصول از گارانتی می‌شود.



شیر پروانه ای پلیمری ویسپار با 5 سال گارانتی

راهنمای نصب و نگهداری شیر پروانه ای پلیمری

  1. در هنگام انبار کردن شیر پروانه ای دیسک شیر را در حالت نیمه باز قرار داده و در محیطی سر پوشیده نگهداری کنید.
  2. در هنگام حمل تخلیه و نصب دقت کنید تا از وارد شدن ضربه به شیر جلوگیری شود.
  3. در هنگام نصب شیر پروانه ای پلیمری ویسپار را در حالت بسته قرار دهید.
  4. در هنگام نصب شیر و متصل کردن آن به خط لوله نبایستی هیچ‌گونه فشار و تنشی از سمت خط لوله به شیر وارد شود. بنابراین توصیه می‌شود قبل از نصب برای شیر و خط لوله تکیه‌گاه تعبیه شود.
  5. در هنگام نصب دقت شود که فلنج لوله‌هایی که شیر بین آن‌ها نصب می‌شود؛ هم محور موازی و در یک راستا باشند.
  6. قبل از به کارگیری شیر پس از نصب خط لوله باید تمیز بوده و عاری از هرگونه مواد زائد و اجزای سخت باشد.
  7. به منظور جلوگیری از وارد آمدن نیرو از سوی فلنج و لوله، پیچ‌ها به اندازه کافی و به صورت ضربدری محکم شوند.
  8. از اتصال شیرهای پروانه ای در انتهای مسیر و به عنوان مسدود کننده به صورتی که یک سمت آن بدون اتصال فلنجی باشد خودداری کنید.
  9. لطفا در هنگام تهیه فلنج به اندازه قطر داخلی فلنج دقت فرمایید تا در هنگام استفاده، از برخورد دیسک با لبه داخلی فلنج جلوگیری شود.
  10. لازم به ذکر است شیر پروانه ای ویسپار کاربرد آبیاری دارد و استفاده از آن در مصارف صنعتی و انواع اسید و مواد خورنده مجاز نیست.
  11. شیرها به منظور استفاده در خطوط انتقال زیر زمینی مناسب نمی‌باشند. لذا از دفن کردن شیر زیر خاک اجتناب کنید
  12. صدمات فیزیکی ناشی از استفاده غلط، ضربه، آتش‌سوزی و دست‌کاری افراد غیر مجاز به هیچ وجه قابل قبول نمی‌باشد و موجب ابطال گارانتی می‌شود.
  13. به منظور حفاظت از لاستیک آب‌بندی شیر، در هنگام استفاده تا حد امکان از سایه‌بان استفاده کنید.



دانلود کنید: شرایط گارانتی شیر پروانه ای پلیمری ویسپار





جدول سایز و تعداد

توضیحاتسایز (اینچ)تعداد در کارتن
شیر پروانه ای پلیمری با دسته فلزی216
شیر پروانه ای پلیمری با دسته فلزی38
شیر پروانه ای پلیمری با دسته فلزی48
شیر پروانه ای پلیمری با دسته فلزی54
شیر پروانه ای پلیمری با دسته فلزی تاشو64
شیر پروانه ای پلیمری با دسته فلزی تاشو82
شیر پروانه ای پلیمری با دسته فلزی تاشو101
