انواع شیر پروانه ای آفست دار در بازار وجود دارد که با ساختار و عملکرد متفاوت تولید میشوند و برای صنایع مختلف قابل استفاده هستند. در این مقاله، سه نوع اصلی طراحی آفست در شیر پروانهای شامل هممرکز (صفر آفست)، دابل آفست و تریپل آفست را از نظر علمی و مهندسی مقایسه میکنیم، مزایا و محدودیتهای هر کدام را بررسی مینماییم و کاربردهای مناسب آنها را در صنایع مختلف شرح میدهیم. هدف از این مقاله، ارائه راهنمایی دقیق و کاربردی برای انتخاب صحیح بر اساس شرایط عملیاتی است.
شیر پروانه ای آفست دار چیست و آفست به چه معناست؟
شیر پروانهای (Butterfly Valve) از یک بدنه، یک دیسک دایرهای شکل که در مسیر عبور سیال قرار میگیرد، یک شفت (ساقه) که دیسک را به عملگر متصل میکند و یک نشیمنگاه (Seat) که وظیفه آببندی را برعهده دارد، تشکیل شده است. با چرخش 90درجهای دیسک حول محور شفت، مسیر عبور سیال باز یا بسته میشود. به همین دلیل، شیرهای پروانهای در دسته شیرهای چرخشی ربعدور (Quarter-Turn) طبقهبندی میشوند و در مقایسه با بال ولوها یا گیت ولوها، فضای کمتری اشغال کرده و سرعت باز و بسته شدن بالاتری دارند.
اصطلاح «آفست» (Offset) به میزان فاصله محور شفت از خط مرکزی دیسک و بدنه شیر اشاره دارد. در واقع، آفست نشان میدهد که شفت شیر تا چه اندازه از مرکز هندسی دیسک یا نشیمنگاه فاصله گرفته است. این فاصلهگیری، یک حرکت بادامکی (Cam Action) در حین باز و بسته شدن ایجاد میکند که تأثیر مستقیمی روی میزان اصطکاک بین دیسک و نشیمنگاه، سایش قطعات آببند، گشتاور مورد نیاز برای چرخاندن شیر و در نهایت طول عمر و فشار کاری مجاز شیر دارد.
هرچه تعداد آفستها بیشتر باشد، تماس اصطکاکی کمتر و قابلیت تحمل شرایط سختتر افزایش مییابد.بر همین اساس، انواع شیر پروانه ای از نظر آفست به سه دسته اصلی تقسیم میشوند که در ادامه هرکدام را با جزئیات فنی بررسی میکنیم.

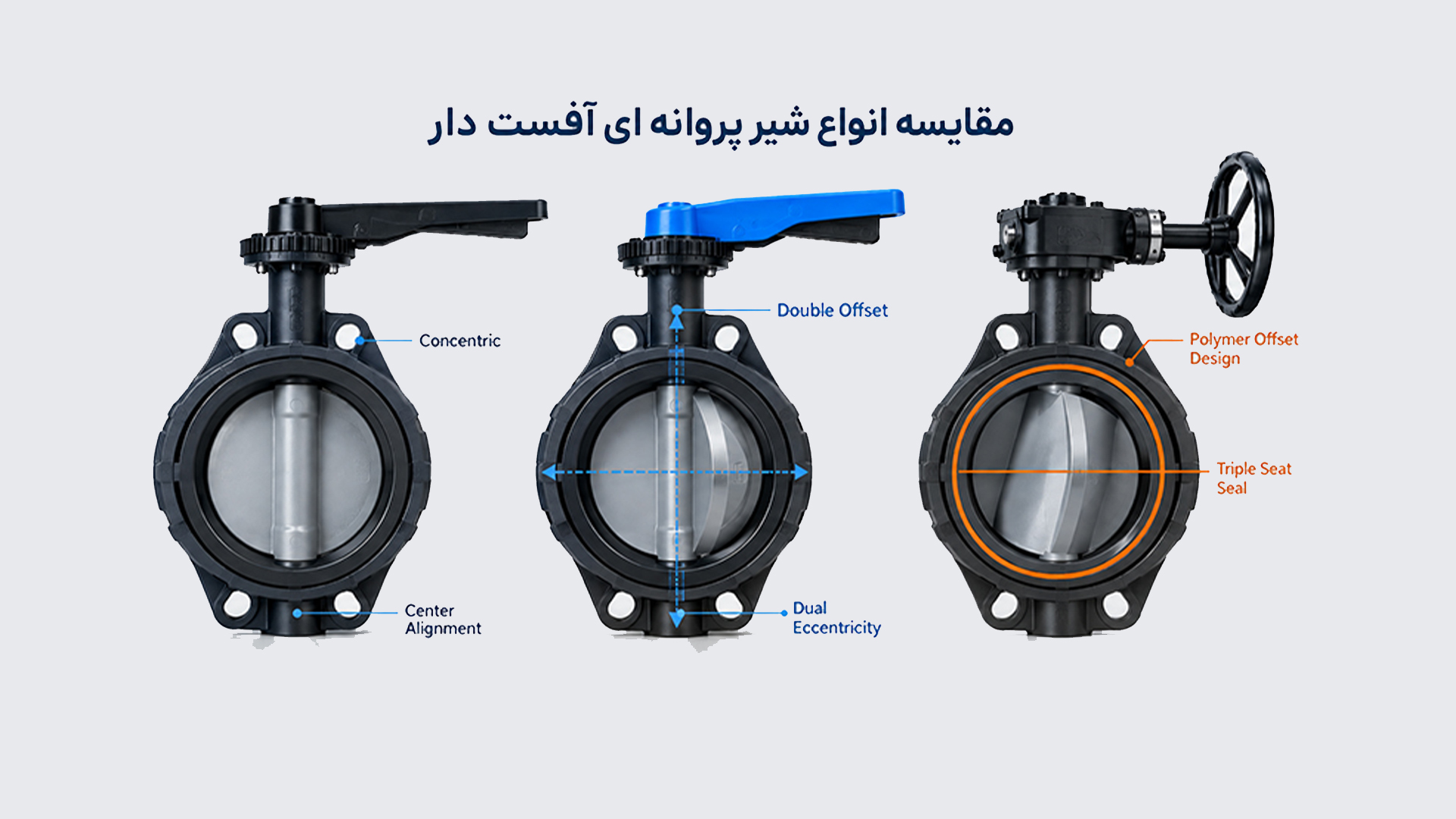

انواع شیر پروانه ای آفست دار
۱. شیر پروانه ای هم مرکز (Concentric یا Zero Offset)
در این طراحی، محور شفت دقیقا از مرکز دیسک و مرکز بدنه عبور میکند. دیسک و نشیمنگاه هممرکز هستند و دیسک در تمام مسیر چرخش ۹۰ درجه با نشیمنگاه در تماس اصطکاکی قرار دارد.
ویژگیهای شیر پروانه ای هم مرکز:
- نشیمنگاه معمولاً از مواد نرم و الاستومری مانند EPDM، NBR یا PTFE ساخته میشود.
- فشار کاری محدود (معمولاً تا PN16 یا Class 150).
- دمای کاری محدود (معمولاً تا حدود ۱۲۰–۱۵۰ درجه سانتیگراد بسته به جنس نشیمنگاه).
- گشتاور عملیاتی نسبتاً بالا به دلیل اصطکاک مداوم.
- آببندی خوب در فشارهای پایین، اما سایش نشیمنگاه در سیکلهای زیاد بیشتر است.
- ساختار ساده و هزینه پایین.
مزایا:
قیمت اقتصادی، نصب و نگهداری آسان، مناسب برای سیالات غیر خورنده، وزن سبک.
محدودیتها:
مناسب فشار و دمای بالا نیست، سایش نشیمنگاه در کاربردهای پرتکرار یا سیالات ساینده بیشتر است، قابلیت آببندی فلز به فلز ندارد.
کاربردها:
سیستمهای آبرسانی و فاضلاب شهری، تهویه مطبوع (HVAC)، آبیاری کشاورزی، خطوط انتقال آب با فشار پایین تا متوسط، صنایع غذایی و دارویی با سیالات تمیز، و تأسیسات ساختمانی. شیر آب پروانه ای از این نوع بسیار رایج است. شیر پروانه ای پلیمری و شیر پروانهای پلیمری هممرکز (مانند مدلهای صفر آفست ویسپار) بهخاطر مقاومت در برابر خوردگی شیمیایی و وزن کم، در سیستمهای آبیاری و صنایع شیمیایی خورنده رقیق کاربرد گستردهای دارند. سایزهایی مانند شیر پروانه ای ۶ اینچ در این دسته برای خطوط متوسط بسیار متداول است.
۲. شیر پروانه ای دابل آفست (Double Offset یا High-Performance)
این طراحی دارای دو آفست است:
در شیر پروانه ای دبل افست، در افست اول، محور شیر کمی از خط مرکزی فاصله دارد که سبب میشود دیسک حداقل اصطکاک را با نشیمنگاه (سیت) داشته باشد. در افست دوم، محور شیر از خط مرکزی دیسک نیز فاصله دارد که این ویژگی حرکتی شبیه بادامک ایجاد میکند و تماس بین دیسک و نشیمنگاه را تا زمانی که شیر کاملا باز یا بسته شود، کاهش میدهد
این دو جابهجایی حرکت بادامکمانند (Cam Action) ایجاد میکنند. دیسک فقط در چند درجه ابتدایی و انتهایی چرخش با نشیمنگاه تماس پیدا میکند و در بخش عمده مسیر از آن جدا میشود.
شیر پروانه دبل آفست ویسپار
این شیر که با نام شیر پرانهای صنعتی نیز شناخته میشود یکی از محصولات پرکاربرد در سیستمهای صنعتی است که عملکرد آن به وسیله 2 آفست (توضیحات بالا) انجام میشود. ویسپار با طراحی مهندسی این محصول توانسته علاوه بر کیفیت بالای ساخت، آببندی بهتر و دوام بیشتری ارائه دهد. شیر پروانه ای ویسپار در دو نوع دسته آبی و دسته قرمز (ضد اسید) تولید میشوند.
ویژگیهای شیر پروانه ای صنعتی ویسپار:
- فشار کاری 10 بار
- سایز 3،4 و 6 اینچ
- گشتاور عملیاتی کمتر نسبت به نوع هممرکز.
- سایش کمتر و عمر نشیمنگاه طولانیتر.
- آببندی بهتر و قابلیت استفاده در سیالات با ذرات محدود.
مزایا:
تعادل عالی بین عملکرد و هزینه، کاهش قابل توجه سایش، گشتاور پایینتر که امکان استفاده از عملگرهای کوچکتر را فراهم میکند، مناسب برای کاربردهای نیمهسنگین.
کاربردها:
- صنایع نفت، گاز و پتروشیمی: برای خطوط انتقال با فشار و دمای متوسط تا بالا.
- نیروگاهها و صنایع فرآیندی: در خطوطی که نیاز به آببندی مطمئنتر از نوع هممرکز دارند اما به سطح تریپل آفست نیاز نیست.
- خطوط بخار با فشار متوسط: به لطف نشیمنگاههای فلزی یا PTFE مقاوم به حرارت.
۳. شیر پروانه ای تریپل آفست (Triple Offset)
این پیشرفتهترین طراحی است که علاوه بر دو آفست قبلی، آفست سوم را در هندسه نشیمنگاه اعمال میکند. سطح آببندی به شکل مخروطی (Cone) ماشینکاری میشود. در نتیجه، تماس دیسک و نشیمنگاه فقط در لحظه نهایی بسته شدن و بهصورت خطی و با نیروی گشتاور رخ میدهد (Torque-Seated). هیچ اصطکاک سایشی در طول چرخش وجود ندارد.
ویژگیهای شیر پروانه ای تریپل آفست:
- فشار کاری بسیار بالا (تا Class 900، ۱۵۰۰ یا حتی بالاتر).
- دمای کاری بالا (از کریوژنیک حدود ۱۹۶- درجه تا بیش از ۶۰۰–۶۵۰ درجه سانتیگراد).
- آببندی کلاس VI (نشتی صفر یا نزدیک به صفر، Bubble-Tight).
- مقاومت ذاتی در برابر آتش (Fire-Safe).
- عمر بسیار طولانی به دلیل نبود سایش.
مزایا:
عملکرد فوقالعاده در شرایط سخت، قابلیت اطمینان بالا، مناسب سیالات کثیف و ساینده، دوام طولانی.
محدودیتها:
هزینه بالاتر، نیاز به دقت ماشینکاری بیشتر، گشتاور بسته شدن ممکن است در برخی طراحیها نیاز به عملگر قویتر داشته باشد.
کاربردها:
- پالایشگاهها و پتروشیمی: برای خطوط با دما و فشار بالا، بهویژه در سیالات خورنده یا قابل اشتعال که نشتی صفر الزامی است.
- نیروگاههای بخار: در خطوط بخار فشار بالا و دمای بالا که مدلهای هممرکز و حتی دابل آفست توان تحمل شرایط را ندارند.
- سیستمهای قطع اضطراری (Emergency Shutdown): بهدلیل سرعت بالا در باز و بسته شدن و قابلیت عملکرد مکرر بدون افت کارایی.
- صنایع شیمیایی حساس: جایی که نشتی حتی در حد بسیار جزئی، ریسک ایمنی یا زیستمحیطی ایجاد میکند.
جدول مقایسه انواع آفست در شیر پروانه ای
| ویژگی | هممرکز (صفر آفست) | دبل آفست | تریپل آفست |
| تعداد آفست | صفر | دو | سه |
| میزان اصطکاک | بالا (مداوم) | کم (فقط ابتدا و انتها) | تقریباً صفر |
| فشار کاری | پایین تا متوسط | متوسط تا بالا | بالا تا بسیار بالا |
| دمای کاری | محدود | متوسط تا بالا | بسیار وسیع |
| هزینه | پایین | متوسط | بالا |
| عمر نشیمنگاه | متوسط | بالا | بسیار بالا |
قطعات اصلی شیر پروانه ای و تاثیر آفست بر هر کدام
برای درک بهتر تفاوت این سه مدل، آشنایی با قطعات شیر پروانه ای ضروری است:
- بدنه (Body): ساختار اصلی نگهدارنده شیر که میتواند از چدن، فولاد کربنی، استنلس استیل یا پلیمر (در شیر پروانهای پلیمری) ساخته شود. نوع آفست تأثیری در جنس بدنه ندارد، اما فشار کاری بدنه باید با کلاس فشاری آفست انتخابی همخوانی داشته باشد.
- دیسک (Disc): قطعهای که مسیر سیال را کنترل میکند. در مدلهای دابل و تریپل آفست، دیسک از نظر هندسی نسبت به مدل هممرکز پیچیدهتر طراحی میشود تا حرکت بادامکی امکانپذیر شود.
- نشیمنگاه (Seat): مهمترین قطعه از نظر آببندی که مستقیما تحت تأثیر نوع آفست انتخاب میشود؛ از الاستومر در مدل هممرکز تا فلز در مدل تریپل آفست.
- شفت یا ساقه (Stem): رابط میان عملگر و دیسک. در مدلهای آفستدار، محل قرارگیری شفت نسبت به مرکز دیسک و بدنه، دقیقاً همان چیزی است که نوع آفست را تعریف میکند.
- عملگر (Actuator): شیر پروانهای را میتوان با اهرم دستی، شیر پروانه ای گیربکسی، عملگر پنوماتیکی، هیدرولیکی یا الکتریکی راهاندازی کرد. هرچه گشتاور مورد نیاز بالاتر باشد (مانند مدلهای دابل و تریپل آفست در سایزهای بزرگ)، استفاده از گیربکس یا عملگرهای قدرتمندتر ضروریتر میشود.
چگونه نوع آفست مناسب را برای پروژه خود انتخاب کنیم؟
انتخاب صحیح از میان انواع شیر پروانه ای باید بر اساس چند معیار فنی و اقتصادی انجام شود:
- نوع سیال: آب، هوا و سیالات خنثی معمولاً با شیر هممرکز بهخوبی مدیریت میشوند؛ در حالی که سیالات خورنده، اسیدی یا با ذرات معلق ممکن است به مدل دابل یا تریپل آفست با آببندی مقاومتر نیاز داشته باشند.
- فشار و دمای کاری خط لوله: هرچه فشار و دما بالاتر برود، نیاز به آفست بیشتر (و در نتیجه آببندی دقیقتر) افزایش مییابد.
- نشتی: در کاربردهای حساس ایمنی یا زیستمحیطی، تریپل آفست با استاندارد نشتی صفر گزینه ارجح است.
- باز و بسته شدن: در سیستمهایی که شیر بهطور مکرر باز و بسته میشود، طول عمر بالاتر تریپل آفست، هزینه تعویض و توقف خط تولید را کاهش میدهد.
- هزینه: شیر هممرکز از نظر هزینه اولیه مقرونبهصرفهتر است، اما هزینه نگهداری و تعویض قطعات در بلندمدت باید در محاسبات لحاظ شود.
- سایز خط لوله: برای سایزهای بزرگ، مانند شیر پروانه ای ۶ اینچ و بالاتر، گشتاور مورد نیاز بهطور محسوسی افزایش مییابد و انتخاب عملگر مناسب (دستی، گیربکسی یا پنوماتیکی) اهمیت بیشتری پیدا میکند.
جمعبندی
انتخاب میان انواع آفست در شیر پروانه ای، صرفا یک تصمیم فنی جزئی نیست، بلکه مستقیما روی عملکرد بلندمدت خط لوله، هزینههای نگهداری، ایمنی سیستم و حتی مصرف انرژی اثر میگذارد. شیر پروانهای هممرکز برای کاربردهای عمومی و کمفشار مانند خطوط آب و تهویه مطبوع، گزینهای اقتصادی و کارآمد است. شیر پروانهای دابل آفست تعادل خوبی میان قیمت و عملکرد در فشار و دمای متوسط تا بالا ایجاد میکند و برای بسیاری از کاربردهای شیر پروانه ای صنعتی مناسب است. شیر پروانهای تریپل آفست نیز برای شرایط حساس و بحرانی، جایی که آببندی صفر نشتی، دمای بالا یا عملکرد مکرر مورد نیاز است، بهترین انتخاب محسوب میشود.
برای انتخاب دقیقتر و متناسب با شرایط خط لوله و نوع سیال خود، از میان مدلهای متنوع شیر پروانه ای ویسپار در سایزهای مختلف از جمله شیر پروانه ای ۶ اینچ ، میتوانید با کارشناسان فروش ویسپار در ارتباط باشید.
